Transmisión
Cambio de la energía de Plantetary con 345 milímetros/13.6 "diámetro, embragues del aceite de la alto-esfuerzo de torsio'n-capacidad. El sistema especial de la modulación permite cambios lisos de la velocidad bajo carga.
Convertidor single-stage del esfuerzo de torsión con el divisor del esfuerzo de torsión de la salida. Conectado con la transmisión por el empalme universal doble para que construcción de unidad proporcione facilidad del servicio.
Transmisión |
Velocidad Delantera |
Velocidad Reversa |
Engranaje |
Km/h - Mph |
Km/h - Mph |
1 |
3.8 |
2.4 |
4.7 |
2.9 |
2 |
6.3 |
3.9 |
8.0 |
5.0 |
3 |
10.8 |
6.7 |
13.8 |
8.6 |
Manejo
Los embragues y los frenos hidráulicamente lanzados, resorte-aplicados, con múltiples discos son refrescados por el aceite presurizado y no requieren ningún ajuste. Cada asamblea útil como unidad.
Los embragues de dirección controlados mano separada y el frenar controlado pedal proporcionan control de manejo exacto.
Contrapesos
Control por completo hidráulico, solo de la palanca |
6 segmentos @ 1215 kilogramos (2678 libras) cada uno |
7.288 kilogramos |
16.068 libras |
Peso total extensible |
11.777 kilogramos |
25.963 libras |
Control por completo hidráulico, solo de la palanca. El oscilación fuera del diseño proporciona la buena separación de tierra, capacidad óptima de la elevación. Contrae pistas excesivas para proporcionar buen cociente de la presión de la pista y anchura total mínima.
Tren de aterrizaje
Pista sellada y lubricada
La pista sellada y lubricada rodea el perno de la pista con el lubricante para eliminar virtualmente desgaste interno del perno y del buje como consideración del mantenimiento. El perno positivo retención traba el perno al acoplamiento para prevenir el "juego de extremo" o "fije caminar". Los ajustador hidráulicos de la pista, los protectores de guía de la pista y dos juntan las piezas de estándar del eslabón de unión. Ofrece los pernos, los bujes y los pernos grandes con el perno positivo retención que conduce a la vida larga del sello de la pista.
Anchura del zapato estándar |
710 milímetros |
el 28" |
Echada |
216 milímetros |
el 8.5" |
Número de los zapatos de la pista, cada lado |
49 |
|
Longitud de la pista en la tierra |
3638 milímetros |
el 143.2" |
Área de contacto de tierra con los zapatos estándares |
5.17 m sq |
8.020 sq adentro |
Altura de Grouser (de la cara de tierra del zapato) |
78 milímetros |
el 3.0" |
Controles Hidráulicos
Dos palancas controlan todas las funciones incluyendo la gota del aumento, más bajas, rápidas y la energía los abajo, altos y bajos ajustes de la gama y de la velocidad. La palanca de la mano izquierda controla el gancho, controles derechos de la palanca el auge. El brazo reclina los brazos de ayuda para la comodidad del operador.
Los drawworks hidráulicamente conducidos dan la línea infinita control de la velocidad.
Motor De la Oruga
Energía de la rueda volante @ 2000 RPM........................
223 kW/ 300 HP
(los kilovatios (kilovatio) son el sistema internacional del equivalente de las unidades de caballos de fuerza.)
La energía neta en la rueda volante del motor de vehículo que funciona bajo temperatura ambiente estándar del SAE y condiciones barométricas, grados Fahrenheit de 25 grados Celsius/77 y 100 kPa/29.61 "hectogramo usando el fuel-oil de la gravedad de 35 API en los degress 15.6 centígrados/60 grados el tener de combustible de la gravedad de Fahrenheit y LHV de 18.390 Btu/lb (42 780 kJ/kg) cuando está utilizado en 29.4 grados de centígrado/85 grados de Fahrenheit y con una densidad de 7.001 lb/U.S. galón (838.9 gl/L). El grado de energía se ajusta según el vehículo equipado del ventilador, del filtro de aire, de la bomba de agua, del surtidor de gasolina, del silenciador y de la bomba del aceite lubricante. No se requiere el ningún reducir la capacidad normal hasta 2300 m/7.500 pies de altitud.
La oruga 4-stroke-cycle 3406B turbocharged el motor diesel, en línea 6 con 137 milímetros/5.4 "alesaje," dislocación movimiento 165 milímetros/6.5 y 14.3 litros/893 de la pulgada cúbica.
Sistema de carburante directo de la oruga de la inyección con el individuo, las bombas de inyección del ajuste y las válvulas libres. Cojinetes refrescados agua del turbocharger. El virar hacia el lado de babor mul'tiple paralelo con dos dos válvulas de escape del producto y por el cilindro. la Leva-tierra y afilado, los pistones de la aleación de aluminio tiene tres anillos cada uno y es refrescada por el aerosol del aceite. Cojinetes de aluminio movidos hacia atrás acero, jounals por-endurecidos del cigüeñal.
Eléctrico directo, 24-volt que comienza el sistema, alternador 35-amp. Dos 12-volt, baterías 950-amp.

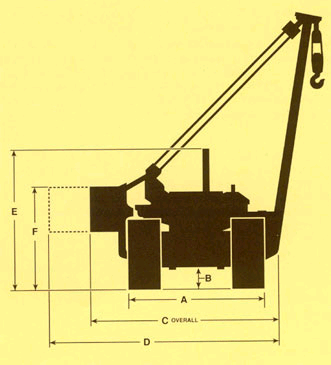

Dimensiones
|
A) Anchura mínima del envío (ambos marcos laterales quitados) |
3650 milímetros/143.7 " |
B) Separación de tierra (cara del zapato) |
452 milímetros/17.8 " |
C) La anchura, pesos contrajo |
3975 milímetros/156.5 " |
D) La anchura, pesos extendió |
5625 milímetros/221.5 " |
E) Altura, menos auge |
3920 milímetros/154.3 " |
F) Altura a la tapa de contrapesos |
2650 milímetros/104.4 " |
Longitud del envío |
5690 milímetros/224 " |
Longitud de funcionamiento |
5276 milímetros/207.7 " |
El marco de Pipelayer analiza a tres pedazos para el transporte. El portador del contrapeso hace pivotar hacia fuera para el retiro vertical de segmentos. Los componentes diseñados modulares ayudan al desmontaje parcial para la transportabilidad y la utilidad crecientes. |
Mantenga las capacidades
Mantenga las capacidades
|
Litros |
Galones U.S.A. |
Depósito de gasolina |
417 |
110 |
Sistema de enfriamiento |
71 |
18.8 |
Cárter del motor |
33 |
8.8 |
Transmisión, embragues de dirección y frenos |
153 |
40.5 |
Impulsiones del final (cada uno) |
10 |
2.6 |
Capacidades de elevación
|
La capacidad de elevación 70.307 kilogramo/155.000 libras para el control exacto de hasta 1219 milímetros/48 "instala tubos
Equipo Especificado
- Línea de carga de cinco porciones
- Carga: cuerda de alambre del diámetro de 22 milímetros/88 "31.389 kilogramo/69.200 libras de resistencia a ruptura mínima
- Auge: ' auge 6100 milímetros/20
|
Pesos
Pesos
|
Kilogramo |
Libras |
Chasis solamente |
27.379 |
60.360 |
Equipo del pipelaying con los contrapesos |
18.831 |
41.515 |
Envío |
46.210 |
101.875 |
Equipo del pipelaying
Energía viva: Energía hydráulica continua al torno y al cilindro del auge, independiente del pipelayer del convertidor del esfuerzo de torsión.
Impulsiones hidráulicas del motor de los drawworks de Pipelayer a través de la transmisión planteary de dos velocidades. Aceite de los frenos refrescado, con múltiples discos, resorte aplicado, hidráulico lanzado. Frenos contratados durante la operación de la elevación a través del embrague unidireccional a tren de energía.
Tambores: Funcionado independientemente o simultáneamente.
Frenos: Disco múltiple del aceite, resorte aplicado, lanzado hidráulicamente.
Auge: Sección cuadrada del tubo - longitud estándar - 6100 milímetros/20 '
Marco del contrapeso - 4.488 kilogramos/9.895 libras. Ajustable, hidráulicamente controlado
|
Carga |
Diámetro Del Tambor |
343 milímetros |
el 13.5" |
Longitud (reborde del interior) |
303 milímetros |
el 11.9" |
Diámetro del freno |
348 milímetros |
el 13.7" |
Capacidad con 22 milímetros del 88"de cable de la carga |
92.6 m |
304' |
|
|
|
Velocidad del gancho (tambor pelado) |
Línea de carga five-part |
Aumento |
M/min |
FPM |
. . Primero |
7.9 |
26 |
. . En segundo lugar |
23.8 |
78 |
. . Baje (accionado) |
32.3 |
106 |
|
