SIDE BOOM - 561 H

Características

CAT 3304 Motor diesel
energía de la rueda del volante 78 kW/105 HP
18 145 capacidad de la elevación de kg/40,000 libras
Transmisión de cambio de energía planetaria.
Segmentos del borde del piñón de Bolton.
Embragues y frenos de dirección refrescados aceite.



Transmisión

Cambio planetaria de la energía de las tres velocidades, montada remotamente del motor.

Las velocidades con la transmisión de cambio de energía aproximadamente.

Transmisión
Engranaje
Velocidad Delantera Velocidad Reversa
Km/h MPH Km/h MPH
1 3.4 2.1 4.1 2.6
2 6.2 3.7 7.2 4.5
3 10.2 6.4 12.4 7.7

Dirección y el frenar


Los embragues y los frenos con múltiples discos resuelven SAE J1026 en APR90.
  • Lanzado hidráulicamente, el resorte se aplicó. Refrescado por el aceite presurizado.
  • Ningún ajuste requirió. Cada asamblea útil como unidad.
  • Controles de la mano del embrague.
  • Dos pedales del pie del freno.

Contrapesos

Proporciona estabilidad de la máquina.
  • Control completamente hidráulico, nivel mínimo.
  • El diseño del punto del Disposición-pivote proporciona el buen lado y la separación de tierra.
  • El nuevo diseño da una visibilidad mejor.

Tren de aterrizaje

El diseño tubular resiste cargas torsionales.
  • Sellado y lubricada, la pista rodea el perno de la pista con el lubricante para eliminar desgaste interno del perno y del buje.
  • El lubricante es celebrado en lugar sellando el arreglo que consiste en el sello y el anillo rígidos del empuje.
  • El lubricante adicional se contiene en un depósito perforado en el perno de la pista.
  • Intervalos de mantenimiento extendidos del tren de aterrizaje. Los ajustador hidráulicos de la pista y el eslabón de unión de dos piezas son estándares.
Galga de la pista 2000 milímetros. ............................................... 2000 milímetros 79 adentro
Anchura de zapatos estándares. ................................................... 510 mm 20 adentro
Anchura del zapato operacional de la pista. ................................. 457 mm 18 adentro
Longitud de la pista en la tierra. ................................................... 2619 mm 103 adentro
Área de contacto de tierra con (18 adentro) los zapatos. ............ 2.39 sq m 3708 sq adentro
Área de contacto de tierra con (20 adentro) los zapatos. ............ 2.67 sq m 4120 sq adentro
Número de los rodillos (cada lado). ............................................. 7
Número de los zapatos (cada lado). ............................................ 44


Motor De la Oruga

El ciclo de cuatro tiempos, 4 cilindros 3304 turbocharged, motor diesel. Grados en 2200 RPM *

Energía gruesa

kilovatio

Hp

Oruga 86.5 116
ISO 3046-2 86.5 116
Los grados siguientes se aplican en 2200 RPM cuando está probado bajo condiciones estándares específicas para el estándar especificado:
Energía neta kilovatio Hp
Oruga 78 105
ISO 9249 78 105
Eec 80/1269 78 105
Dimensiones
Alesaje 121 milímetros 4.75 adentro
Movimiento 152 milímetros 6.0 adentro
Dislocación 7 litros Cu 425 adentro

Condiciones del grado de energía

  • De acuerdo con condiciones estándares del aire de 25C (77F) y de 99 kPa(29.32 adentro) hectogramo seque el barómetro
  • Combustible usado de la gravedad del API de 35 grados que tiene un LHV de 42.780 kJ/kg (18.390 Btu/lb) cuando está utilizado en 30C(86F) [ ref. una densidad del combustible de 838.9 g/l (7.001 lb/galUS) ]
  • La energía neta anunciación es la energía disponible en la rueda volante cuando el motor se equipa del ventilador, del filtro de aire, del silenciador, y del alternador
  • Ninguna altitud requerida de hasta 2300 m que reduce la capacidad normal (7500 pies)



Dimensiones

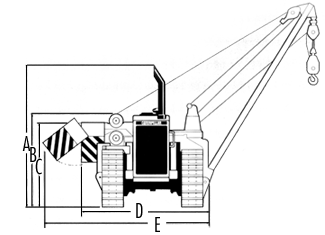

Dimensiones Del Gato 561H
(a) Altura al parte superior de la pila 2994 milímetros (9 ' 9.85")
(b) Altura a la tapa del reborde del torno 2362 milímetros (7 ' 9.01")
(c) Altura a la tapa del bastidor del contrapeso 2051 milímetros (6 ' 8.73")
(d) La anchura, el auge quitado y el contrapeso del envío contrajeron 3197 milímetros (10 ' 5.87")
(e) La anchura, contrapeso extendió 4450 milímetros (14 ' 7.19")
--- longitud 3810 milímetros (12 ' 6")



Mantenga las capacidades
Mantenga las capacidades Litros Galones U.S.A.
Depósito de gasolina 200 52.7
Cárter del motor y filtro 17.8 4.7
Transmisión, engranaje cónico y embrague del manejo (incluye el convertidor del esfuerzo de torsión o el embrague del aceite) 122 31.7
Impulsión final (cada lado) 6 1.5
Sistema de enfriamiento 34 9.0
Sistema hydráulico (incluye el tanque) 80 21.0
Tanque hidráulico 64.5 17.0

Capacidad De Elevación

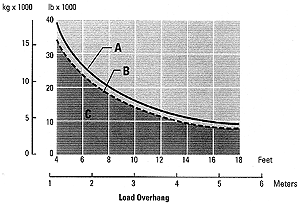

Carta De Elevación De la Capacidad Del  Gato 561H Equipo Especificado
  • cuerda de alambre del diámetro de 16 milímetros (5/8 adentro)
  • 18 resistencia a ruptura mínima de 688 kph (41.200 libras)
  • línea de carga de 3 porciones
  • línea del auge de 3 porciones
  • los contrapesos de 2127 kilogramos (4690 libras) extendieron
  • crece el estándar o 4.57 m (15 pies) de 5.49 m (18 pies) de opcional
  • peso total en funcionamiento 15 725 kilogramos (34.600 libras)

  Una capacidad máxima de la elevación por ANSI/SAE J743 MAR92

Capacidad  clasificada de la carga de B por ANSI/ASME B30.14

Gama  de trabajo de C por ANSI/ASME B30.14




Pesos

Funcionamiento: 15.725 kilogramos (34.600 libras) incluyen todos los pesos del envío más depósito de gasolina, los bloques del auge y de polea, y operador llenos


Equipo Del Pipelaying

Energía hydráulica (57.7 GPM en independiente de la velocidad de la bomba de 2700 PSI y de 2400 RPM del convertidor) del esfuerzo de torsión (218 L/min en 18.616 kPa/186bar)

Gancho Auge
Diámetro del tambor 216 milímetros 8.5 adentro 245 milímetros 9.63 adentro
Diámetro del reborde 398 milímetros 15.5 adentro 372 milímetros 14.63 adentro
Longitud del tambor 254 milímetros 10 adentro 254 milímetros 10 adentro
Capacidad con adentro) el diámetro 16 mm(5/8 72.85 m 239 pies 48.77 adentro 160 pies
Cuerda de alambre instalada diámetro (de 16 milímetros (5/8 adentro). 39.63 m 130 pies 25.91 m 85 pies
Velocidad Del Gancho Línea Velocidad Del Auge
Línea velocidad Bajo Hi
Tambor pelado 34 m/min 71 m/min 44 m/min
111 ft/min 232 ft/min 144 ft/min
línea de 2 porciones 17 m/min 35.4 m/min 22 m/min
55.5 ft/min 116 ft/min 72 ft/min
línea de 3 porciones 11.3 m/min 23.6 m/min 14.6 m/min
37 ft/min 77.3 ft/min 48 ft/min
Auge estándar cuadrado de la sección de 5.49 m (18 pies)
Contrapeso desprendible 14 segmentos @ 152.3 kilogramos (335 libras) cada uno
Peso total extensible 2.132 kilogramos (4.690 libras)


Equipo Estándar

Tren De Energía

  • Radiador Del Módulo De la Mu'ltiple-Fila
  • Ventilador reversible
  • Filtro de aire con el precleaner
  • Silenciador
  • Éter que comienza la ayuda
  • Desacelerador (Picosegundo)
  • Bomba del oscurecimiento del combustible

Eléctrico

  • alternador 50-ampere
  • Cuerno
  • Metro de la hora
  • 3 luces (2 frentes, 1 parte posterior)
  • Alarmar de reserva

Ambiente Del Operador

  • Sistema amonestador del operador del ccsme
  • Grupo de la galga de la temperatura
  • Correa de asiento
  • Protección del vandalismo

Equipo Del Pipelaying

  • Control hidráulico de los drawworks
  • Contrapesos divididos en segmentos

El Otro Equipo Estándar

  • Parrilla con bisagras del radiador
  • Protector del cárter del motor
  • Barra de tracción rígida
  • Tire del gancho
  • Refrigerador De Aceite Hidráulico
